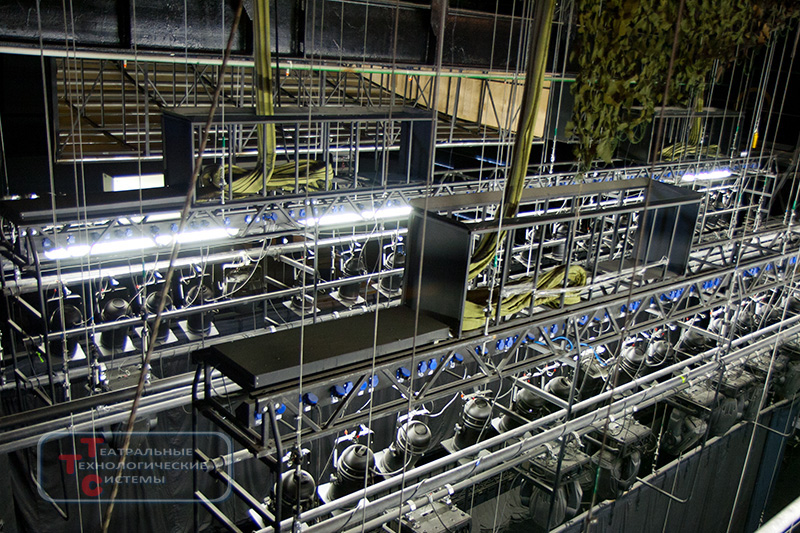

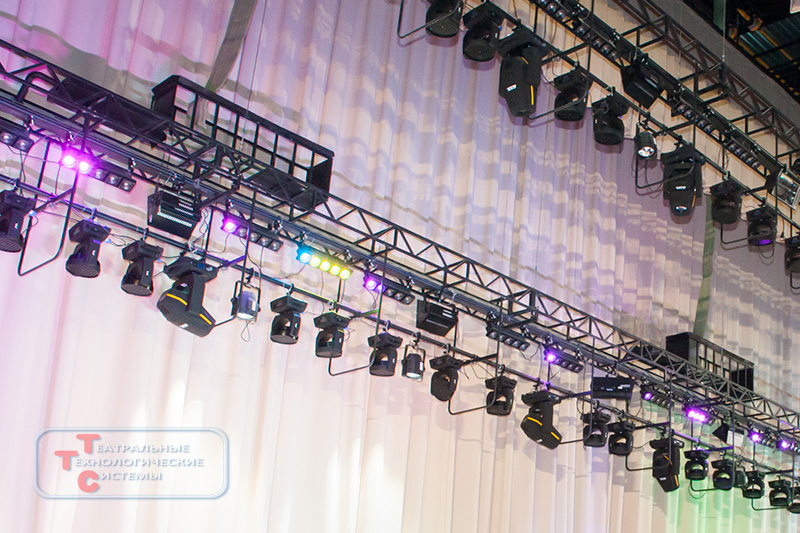

Софитный шлейф (гибкая петля, гибкий рукав) является важным элементом для систем распределения электропитания и сигналов управления. По шлейфу подается питание и управление на движущиеся софиты, подъемно-опускные площадки и механизмы занавесов, световые башни, и т.д., на которых располагаются световые, звуковые, видео и другие электрические и электронные приборы.

          Наибольшее распространение в театральной технике получили традиционные софитные шлейфы в виде проводов и кабелей, зашиваемых в "рубашки" из негорючего материала, с несущими полиамидными канатами. В некоторых случаях применяются жесткие шлейфы на базе алюминиевых, стальных, пластиковых профилей и коробов, спирально укладывающиеся кабельные шлейфы, шлейфы из промышленных кабельных цепей, и др.

         Компания Театральные Технологические Системы, произвела модернизацию производства гибких софитных шлейфов, существенно сократив сроки производства и улучшив качество продукции.

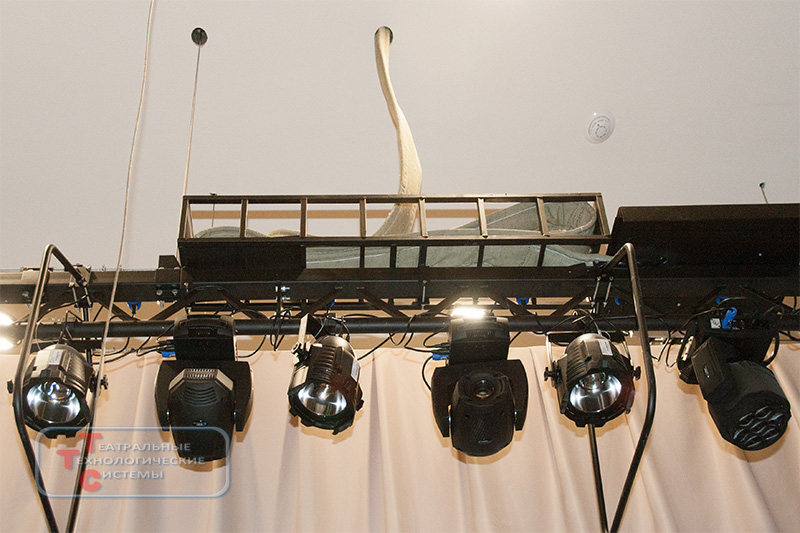

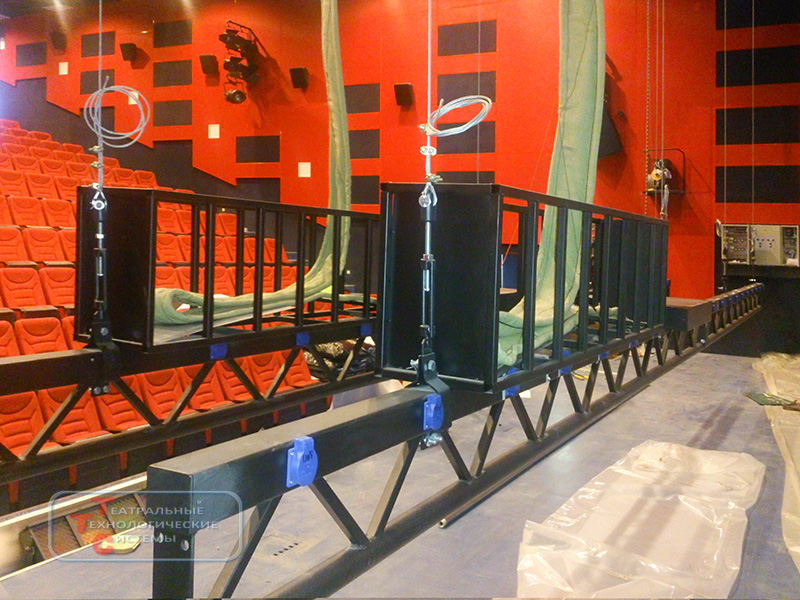

Длина и ширина шлейфа – определяющие параметры шлейфа. Длина шлейфа складывается из длины рубашки и длины хвостов шлейфа. Ширина шлейфа - ширина рубашки, зависит от количества зашитых в него проводов. От этих параметров зависят габариты и конструкция корзины софита и клеммных коробок.

Рубашка шлейфа – брезент, пропитанный огнебиозащитным составом по 1 категории огнезащиты (паспорт и сертификаты прикладываются).

Канаты подвески шлейфа – полиамидные, диаметр 12-14 мм.

Основной провод шлейфа – не горючий ПуГП-нг-hf, или другой, по заданию Заказчика. Согласно ПУЭ провод в гибких петлях может быть взят на ступень ниже, чем в трубах, но не менее 2,5 мм.кв. по условиям прочности.

Количество и тип основных проводов задается в виде:
Тип и сечение, P фазных + N нулевых + РE земляных + R резервных + Специальные

Например: ПуГП-нг-hf, 4,0 мм.кв, 24P+24N+6E+2R + 2DMX + 2Cat5

В шлейф по умолчанию зашивается 2 однопарных кабеля DMX.
По заданию в шлейф могут быть вшиты любые кабели и провода: DMX, Ethernet, микрофонные, видео и т.п.

Шлейфы серийно производятся ООО "Театральные Технологические Системы" в соответствии с ТУ 354800-003-92685945-2014 "Гибкие софитные петли (шлейфы)", соответствуют требованиям Таможенного Союза ТР ТС 004/2011 "О безопасности низковольтного оборудования". Декларация о соответствии принята на основании Протокола испытаний № 41Д-07/2016 от 18.07.2016 ИЦ ООО "ЕВРОСТАН", аттестат аккредитации № РОСС RU.0001.21AB76 от 07.02.2013 до 28.10.2016. Регистрационный номер декларации о соответствии: ТС N RU Д-RU.АВ24.В.02222. Декларация действительна по 27.07.2021 г.
