06 Приводы и лебедки театральные

В конструкции лебедок применяются высококачественные червячные или цилиндрические мотор-редукторы с дисковыми электромагнитными тормозами лучших европейских производителей.

Все лебедки оснащаются высокоточными командоаппаратами, соответствующими стандарту  BGV C1.
Для использования  в составе компьютерной системы управления на лебедку устанавливаются различные датчики: абсолютного положения, инкрементные, нагрузки, перхлеста или ослабления троса, температуры и т.д.

Рамы лебедок после сварки фрезеруются на пятикоординатном фрезерном станке, барабаны точатся по специальным технологиям для сохранения соосности выходных валов или фланцев.

Производятся лебедки нижеперечисленных типов и модификаций:

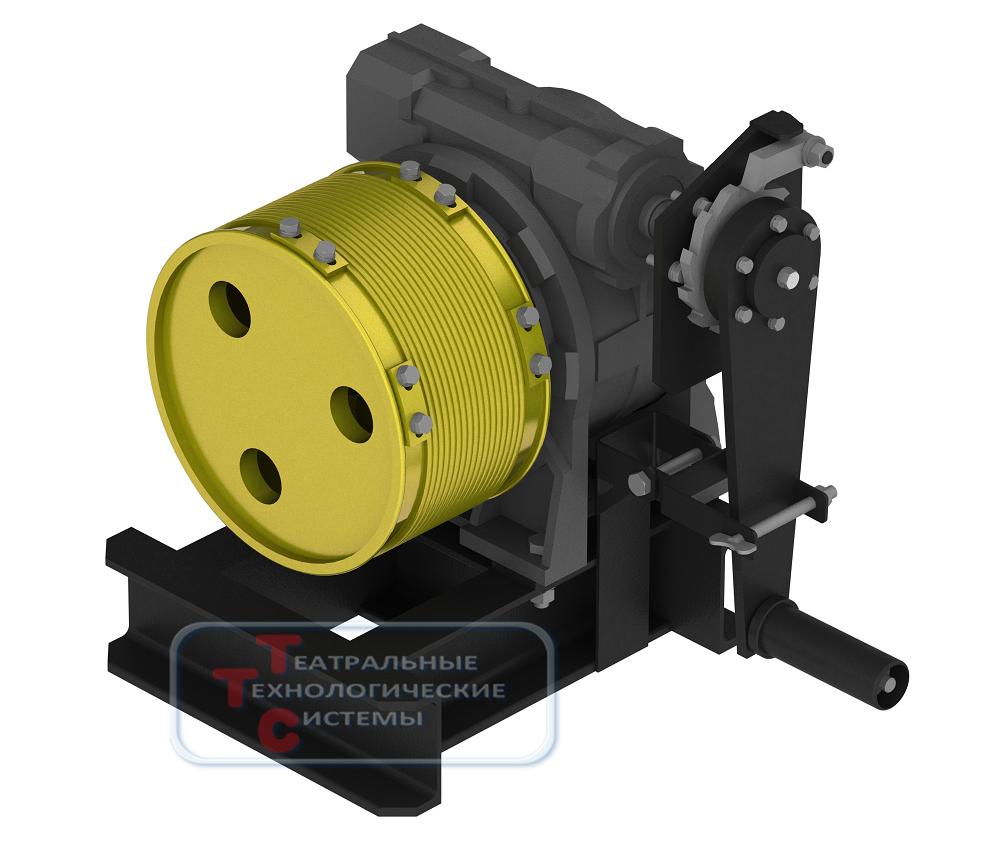

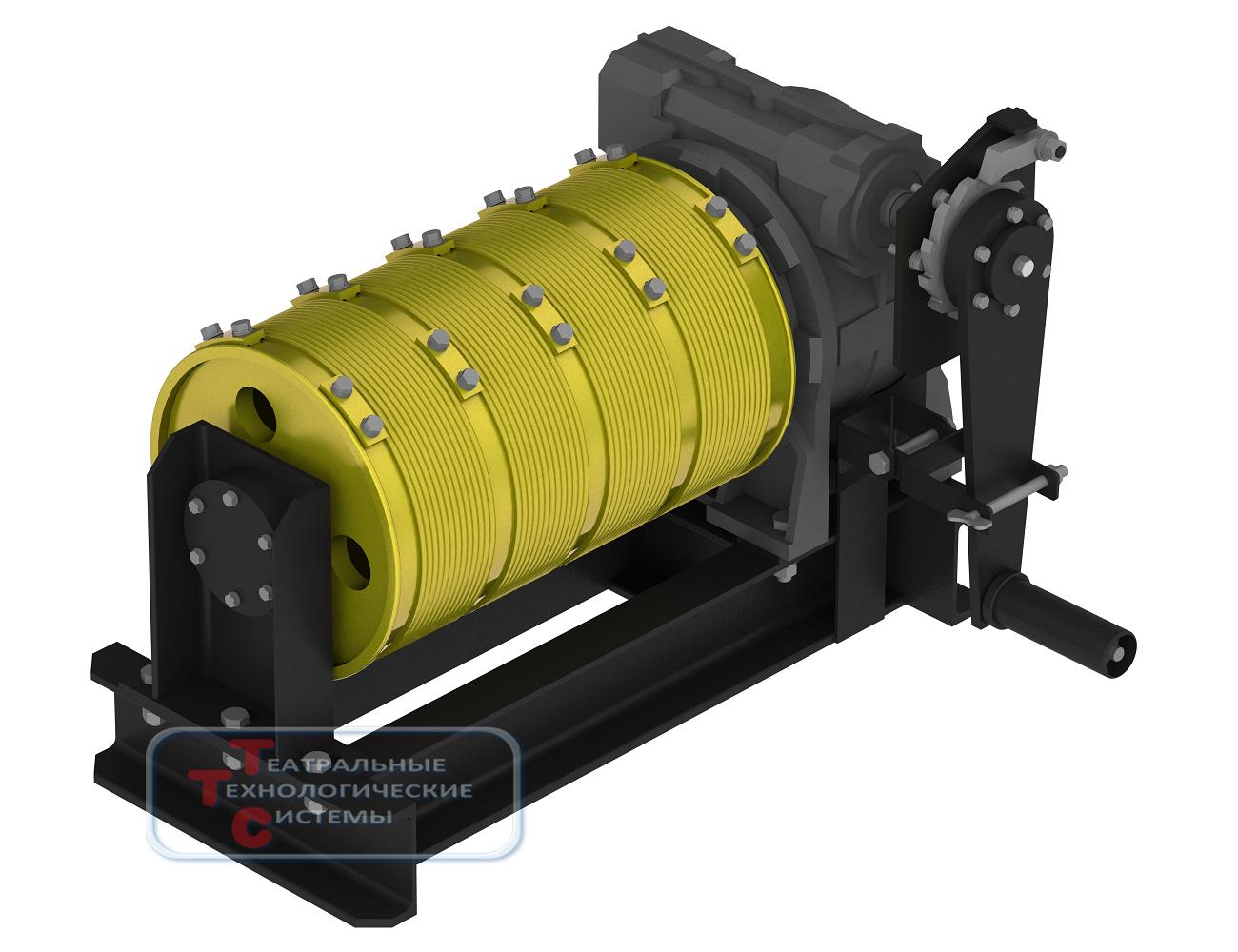

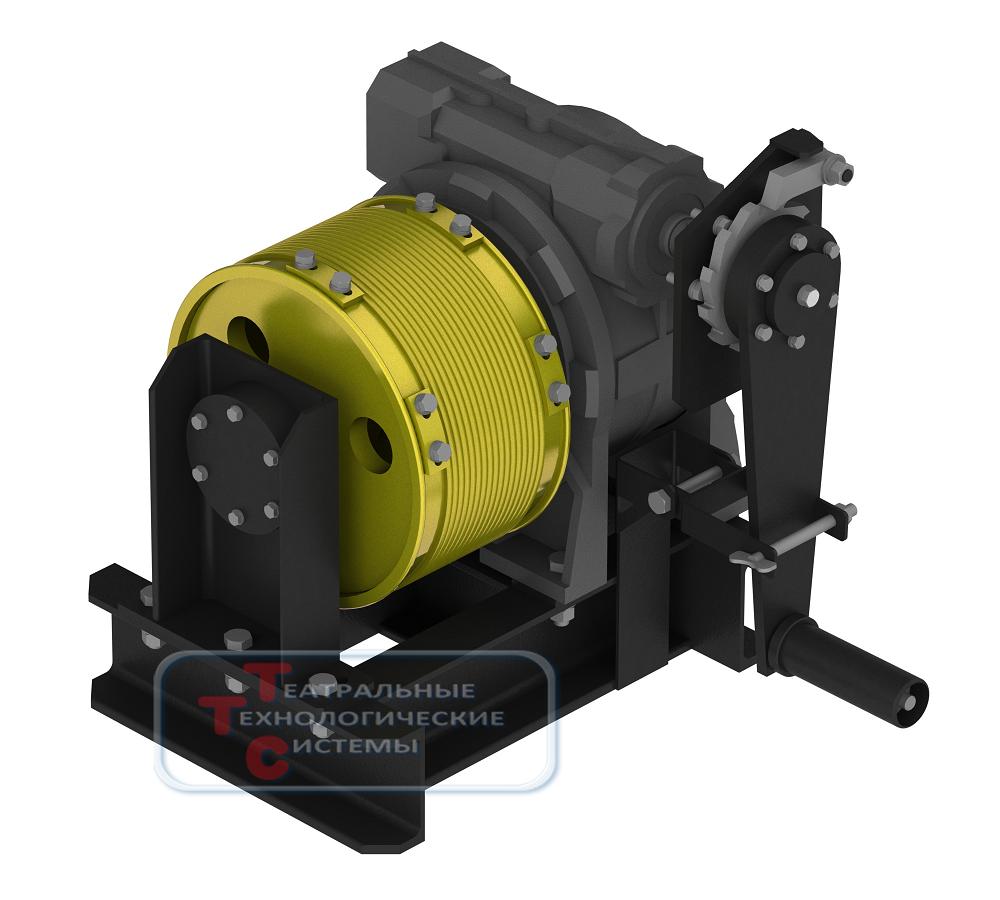

Лебедки театральные софитные и штанкетные
для подъемов с противовесом

Скорость постоянная 0,15 или 0,2 м/с или регулируемая до 1,5 м/с.

Грузоподъемность 300, 500, 700 кг.
Червячные мотор-редукторы с одним дисковым электромагнитным тормозом.
Барабан диаметром  280 мм или 420 мм, односекционный до 32 метров,
Командоаппарат BGV С1.

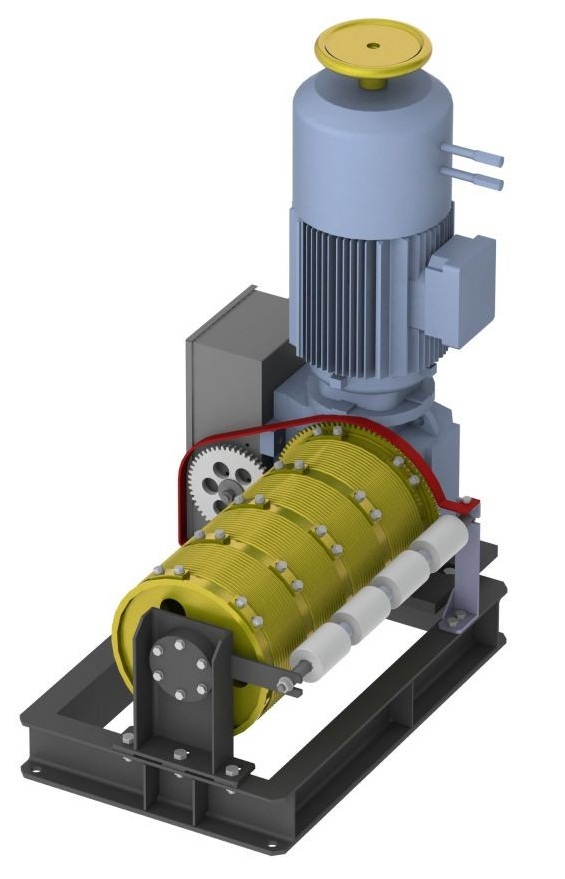

Лебедки театральные софитные и штанкетные
для беспротивовесных систем

Скорость постоянная 0,15 или 0,2 м/с или регулируемая до 1,5 м/с.
Грузоподъемность 300, 500, 700, 900, 1200 кг.
Червячные и цилиндрические мотор-редукторы с двумя дисковыми электромагнитными тормозами.
Барабан диаметром  280 мм или 420 мм, многосекционный (2 и более),
Командоаппарат BGV С1.

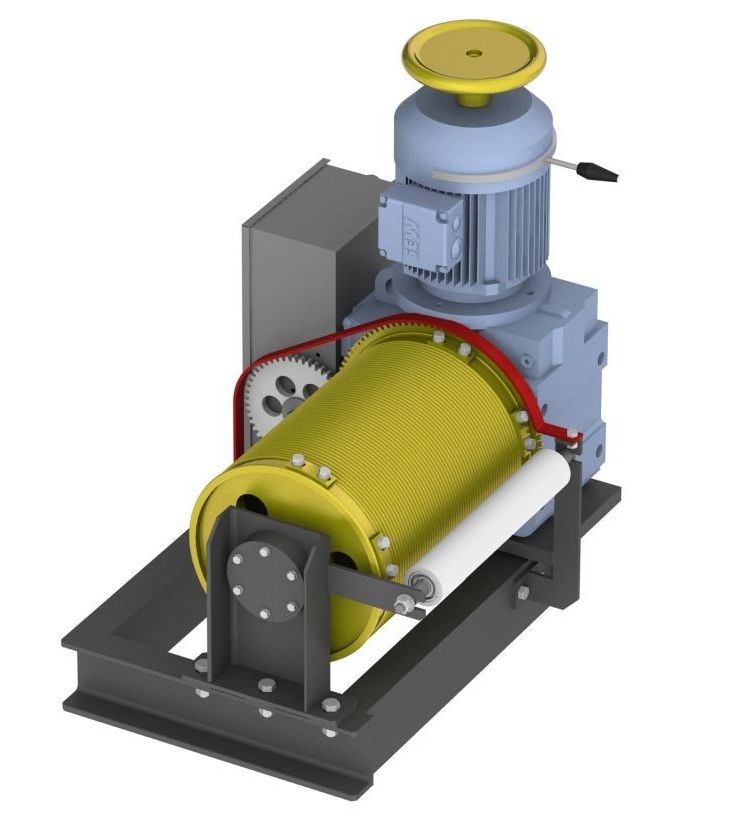

Лебедки театральные точечного
(индивидуального) подъема

Лебедка театральная индивидуального подъема

Скорость постоянная 0,3 м/с или регулируемая до 0,7 м/с.
Грузоподъемность 300, 500 кг.
Червячный мотор-редуктор с двумя дисковыми электромагнитными тормозами.
Барабан диаметром 280 мм, одно- или двухсекционный.
Командаппарат BGV C1.
Специальное устройство выхода троса из одной точки.

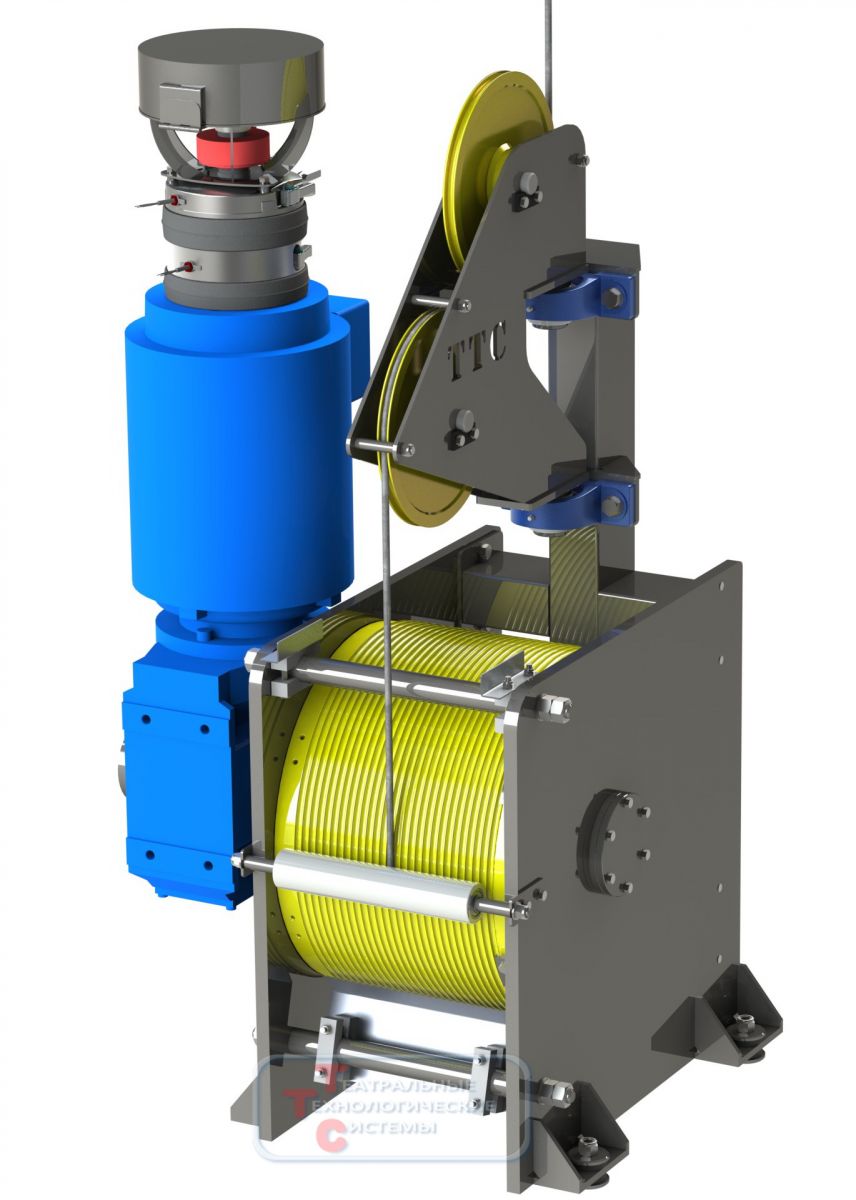

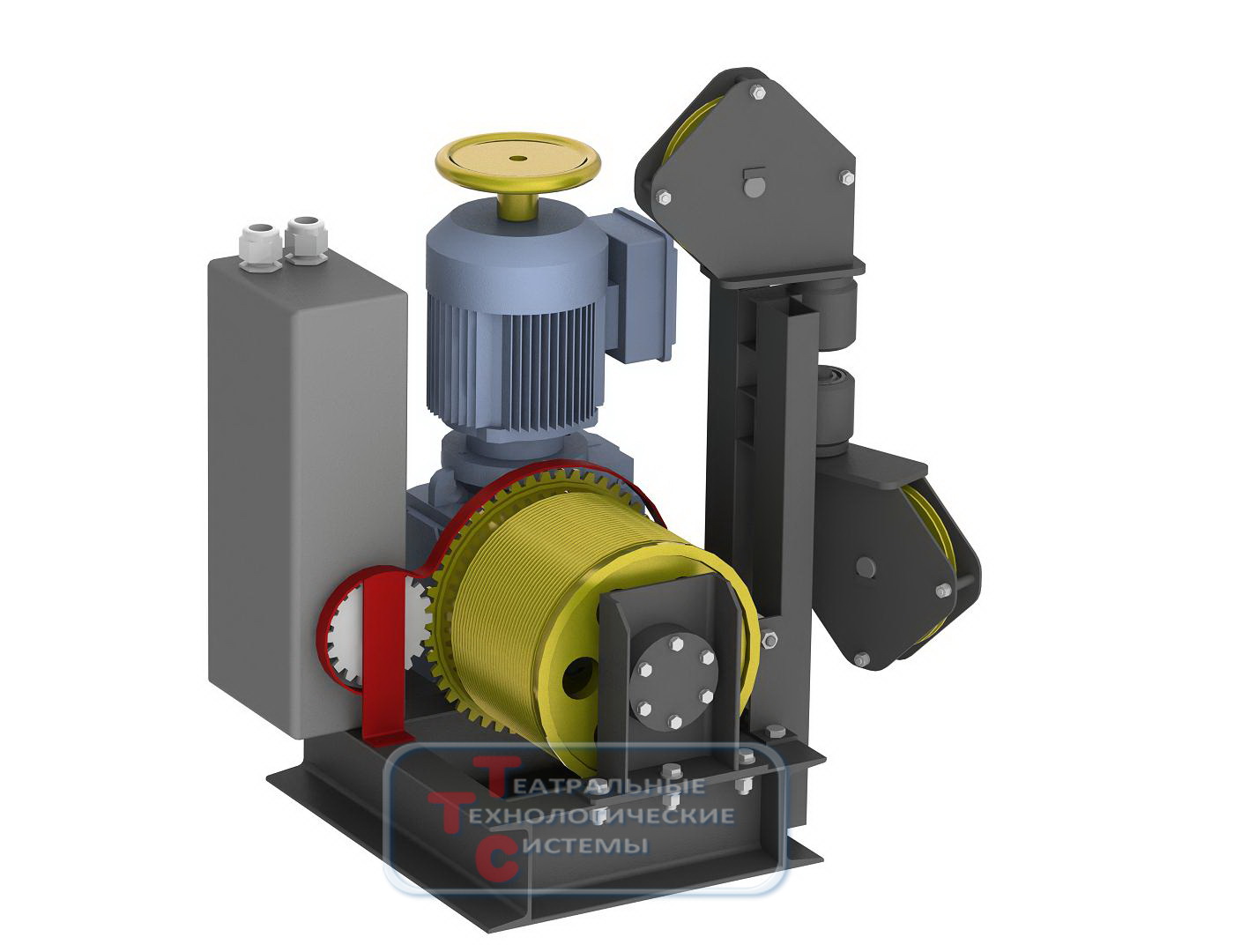

Лебедка театрального индивидуального подъема с большим барабаном

Лебедка нового поколения высшего класса качества и примененных технологий.

Скорость регулируемая до 1,0 м/с.
Грузоподъемность 300, 500, 700, 900 кг.
Червячный "тихий" мотор-редуктор с двумя дисковыми электромагнитными тормозами.
Барабан диаметром 420 мм, канатоемкость до 40 м.

Системы контроля и безопасности:
- высокоточный командаппарат ТТС BGV C1 c 4 конечными выключателями, либо Stromag
- многооборотный датчик абсолютного положения
- электромагнитная муфта отключения командаппарата при переустановке троса
- датчик нагрузки
- датчик провисания троса
- датчик перехлеста троса на барабане
- датчики крайних положений троса на барабане
- датчик ручного привода мотора
- термодатчик

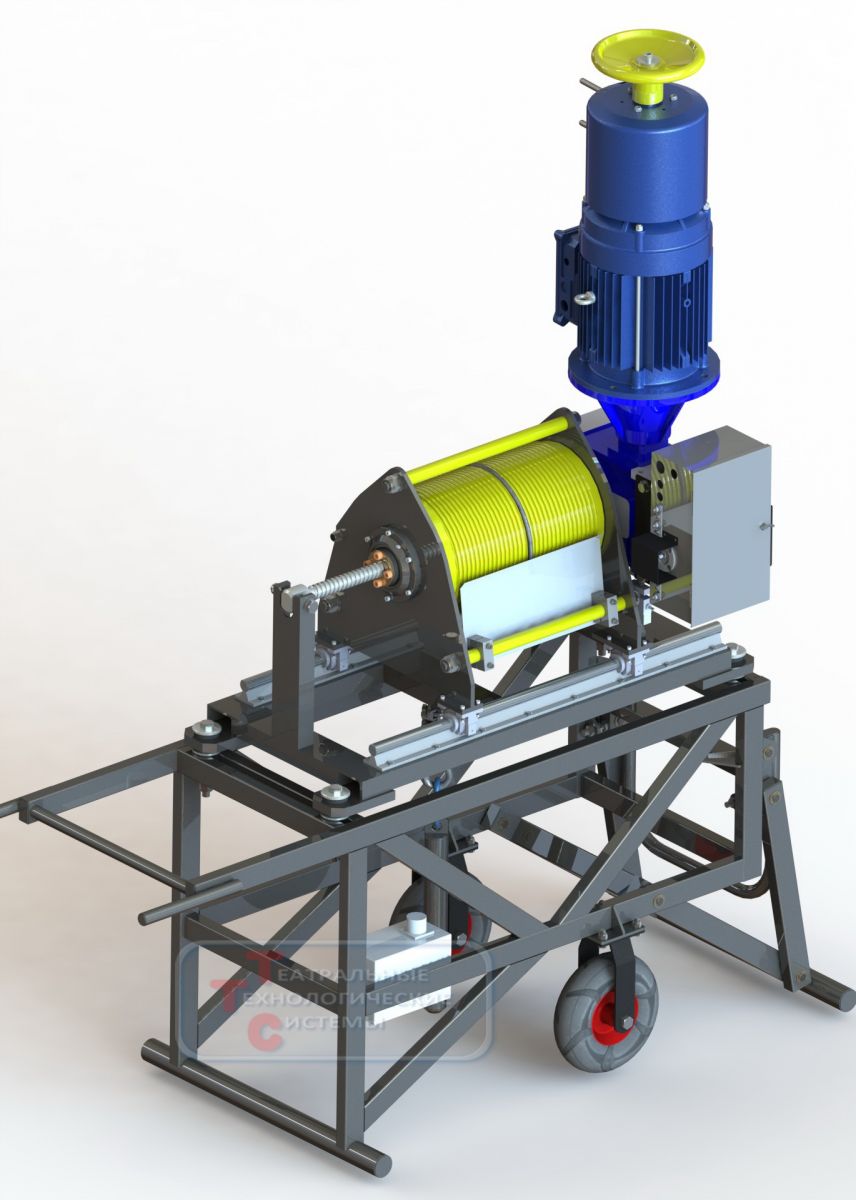

Лебедка театральная мобильная точечного (индивидуального) подъема

Лебедка нового поколения высшего класса качества и примененных технологий.
Конструкция рамы позволяет легко перемещать лебедку в любую зону колосникового пространства и одним движением надежно фиксировать в нужном месте. При необходимости шкаф управления может быть установлен на раме. Трос всегда выходит из одной точки.

Скорость регулируемая до 1,0 м/с.
Грузоподъемность 300, 500 кг.
Червячный "тихий" мотор-редуктор с двумя дисковыми электромагнитными тормозами.
Барабан диаметром 280 мм, канатоемкость 18, 24, 32 м.

Системы контроля и безопасности:
- высокоточный командаппарат ТТС BGV C1 c 4 конечными выключателями, либо Stromag
- многооборотный датчик абсолютного положения
- датчик нагрузки
- датчик провисания троса
- датчик перехлеста троса на барабане
- датчики крайних положений механизма
- датчик ручного привода мотора (опция)
- термодатчик





Лебедка театральная вертикальная

Лебедка нового поколения высшего класса качества и используемых технологий. Линейка лебедок была разработана специально для Академии Хореографии, г. Астана и Михайловского театра, г. Санкт-Петербург. Одна из главных особенностей - минимальная (от 350 мм) ширина лебедки.

Применена передовая механическая схема лебедки "с движущимся барабаном и мотор-редуктором". Механизм, построенный по этой схеме, обладает высоким КПД, точностью управления, надежностью в работе, малой шумностью.

В лебедке реализовано несколько ноу-хау фирмы ТТС, касающихся надежной, долговечной и тихой работы лебедки. Конструкция высоко оценена специалистами фирмы SBS (Германия).

Скорость регулируемая до 1,5 м/с.
Грузоподъемность 300, 500, 700, 900, 1200 кг.
Цилиндрический* "тихий" мотор-редуктор с двумя дисковыми электромагнитными тормозами.
Барабан диаметром 280 мм, кол-во секций 1-8, канатоемкость каждой секции до 32 м.
Высокоточная надежная система перемещения барабана и мотор-редуктора

Системы контроля и безопасности:
- высокоточный командаппарат ТТС BGV C1 c 4 конечными выключателями, либо Stromag
- многооборотный датчик абсолютного положения
- датчик нагрузки
- датчик провисания троса на каждом отклоняющем блоке
- датчики перехлеста троса на барабане
- датчики крайних положений механизма
- датчик ручного привода мотора (опция)
- термодатчик

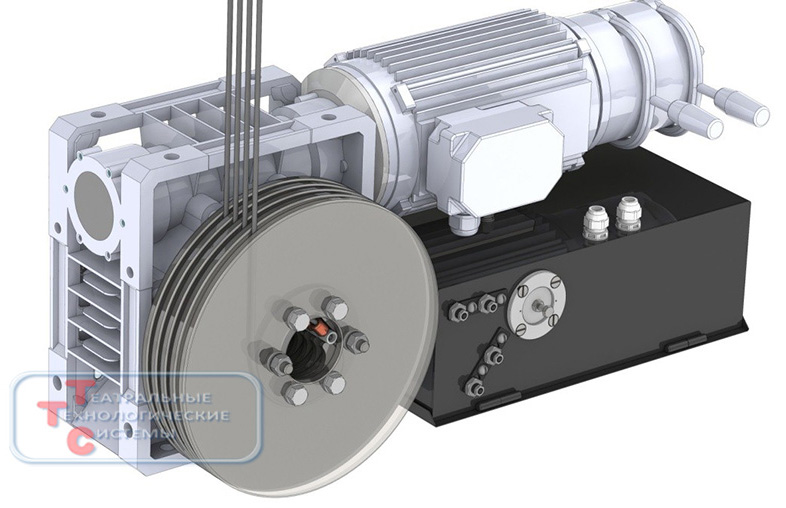

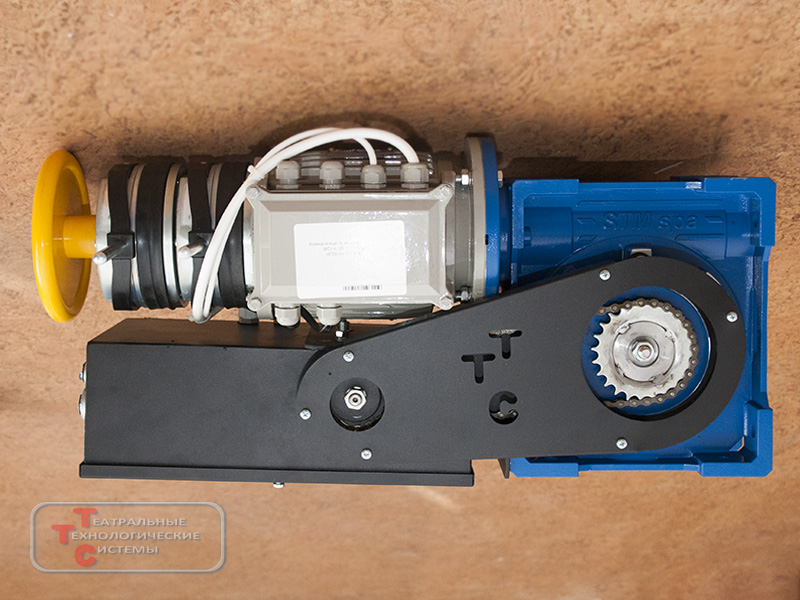

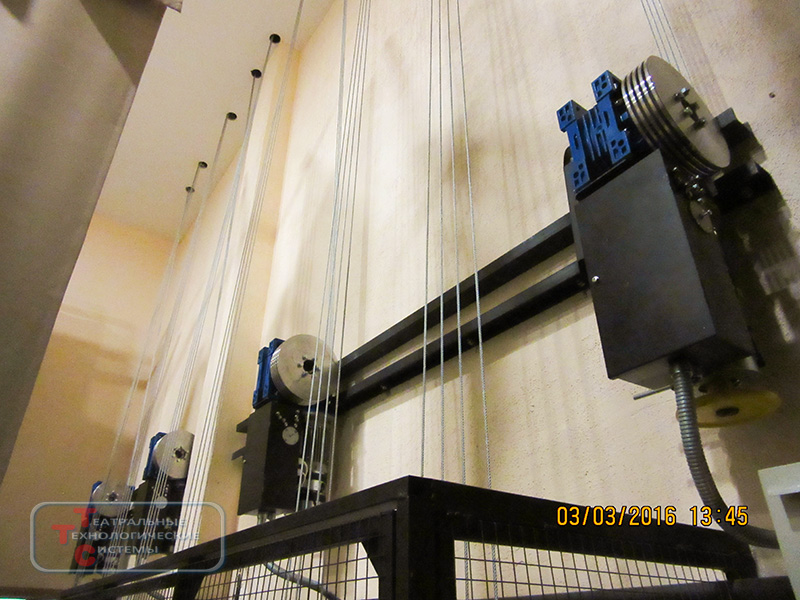

Лебедка театральная беспротивовесная дисковая

Дисковые электролебедки отличаются компактностью, низким весом и универсальностью применения.

Конструкция лебедки и специальный канат подобраны так, что механизм работает абсолютно надежно, закусывания  и заминания троса не происходит.
Данный тип лебедок успешно прошел все необходимые испытания.
Дисковый барабан  рассчитан на запасовку тросов в количестве от 1 до 4-х штук.

Под "аварийный выбег" предусмотрены 3 витка троса в соответствии с Правилами охраны труда в театрах и концертных залах.

Блок управления с постоянной скоростью встроен непосредственно в увеличенный корпус командаппарата. Блок управления с регулируемой скоростью для аналоговой или компьютерной системы управления изготавливается в корпусе 400х600х280мм, IP-54.

Скорость постоянная или регулируемая, до 0,5 м/с.
Грузоподъемность 300, 500 кг.
Червячный "тихий" мотор-редуктор с двумя дисковыми электромагнитными тормозами.
Ручной привод.

Системы контроля и безопасности:
- высокоточный командаппарат ТТС BGV C1 c 4 конечными выключателями
- многооборотный датчик абсолютного положения (опция)
- датчик ручного привода мотора (опция)
- термодатчик







Лебедки театральные ручные

Ручные лебедки применяются когда не важна скорость подъема и механизм используется относительно редко. При схожих характеристиках по грузоподъемности с электрическими лебедками, ручные лебедки могут быть по совокупности дешевле в 3-6 раз.

Лебедки построены на базе червячных редукторов, имеют два тормоза - фрикционный с храповым механизмом и грузовой. Также предусмотрен запор, на который можно установить замок, что особенно актуально для школ и других детских учреждений.

Грузоподъемность лебедок 250, 350 и 500 кг, рассчитана из максимальной нагрузки на рукоятку 7 кг. Скорость для лебедок с ручным приводом принимается условной, исходя из скорости вращения рукоятки 1,5 об/с.

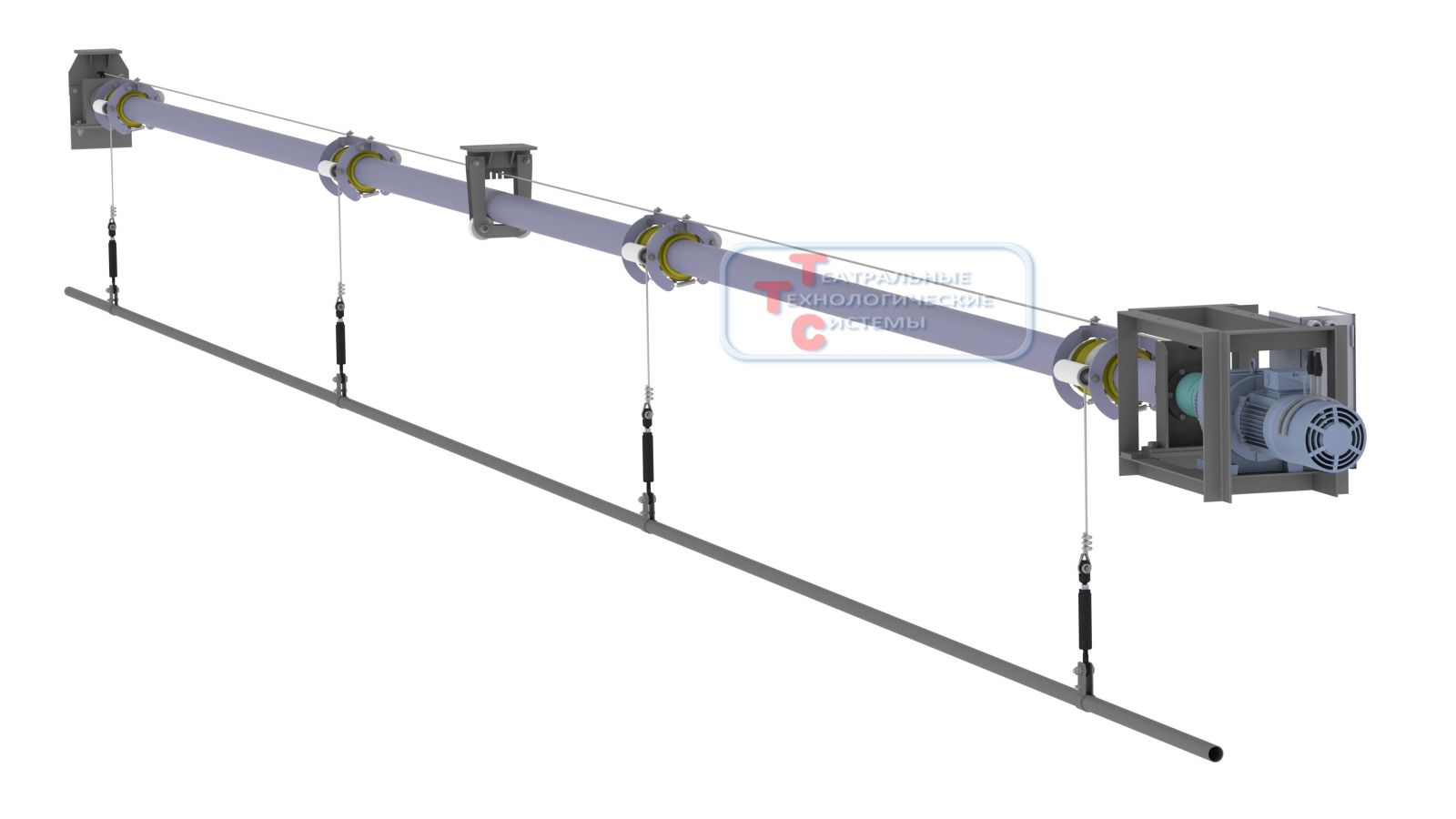

Лебедки театральные вальные с пустотелым валом серии ЛВП
для штанкетных и софитных подъемов



Применяются при высотах не более 12 м, грузоподъемность до 500 кг. Скорость до 0,4 м/с.

Червячный мотор-редуктор с двумя тормозами, барабаны диаметром 140 мм, командаппарат BGV C1.
Труба штанкета, хомуты, талрепы поставляются отдельно.

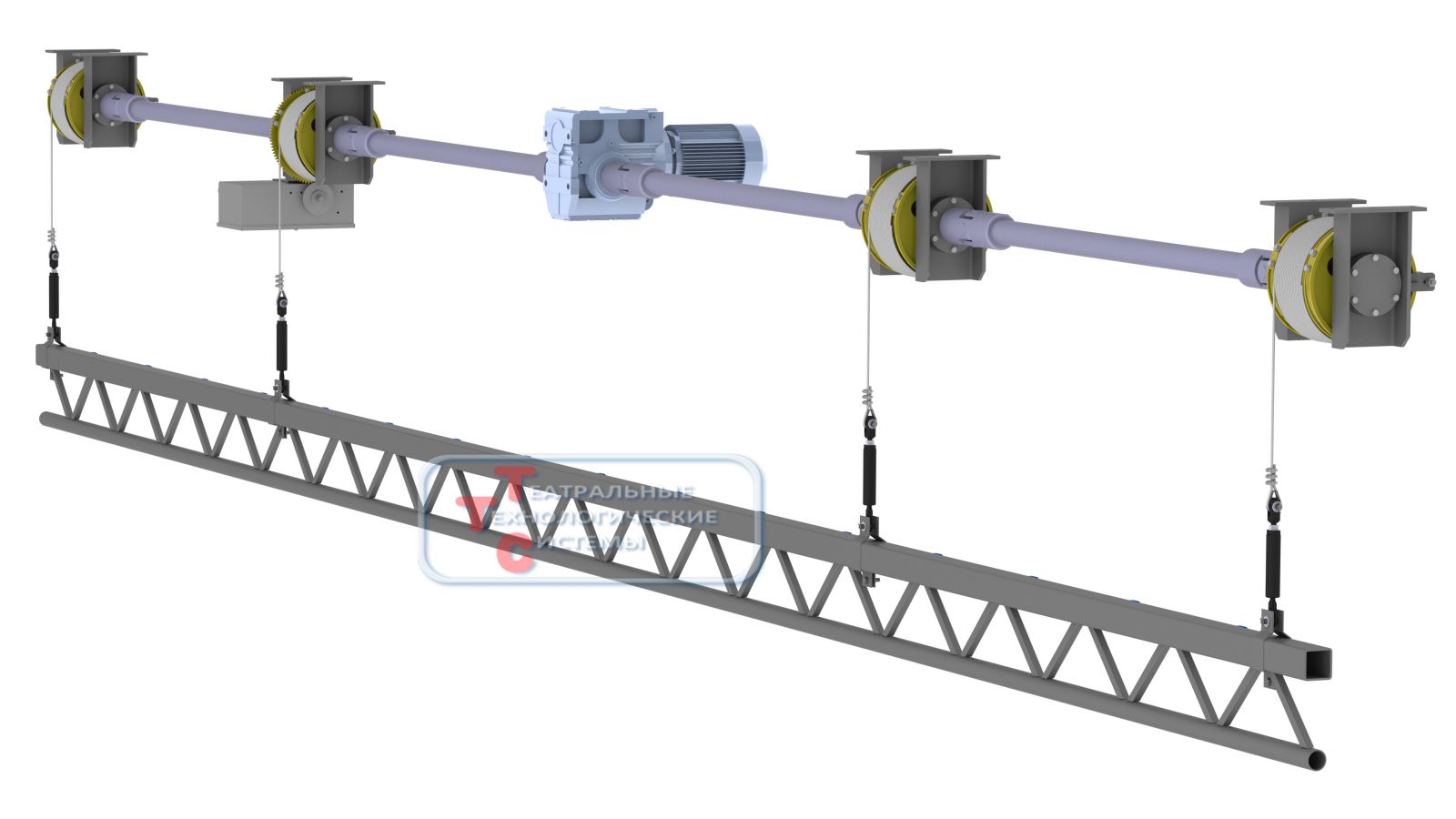

Лебедки вальные карданные серии ЛВК
для штанкетных и софитных подъемов

Применяются при высотах не более 30 м, грузоподъемность до 500 кг. Скорость до 0,6 м/с.
Червячный мотор-редуктор с двумя тормозами, барабаны диаметром 280 мм, командаппарат BGV C1.
Труба штанкета или софитная ферма, хомуты, талрепы поставляются отдельно.

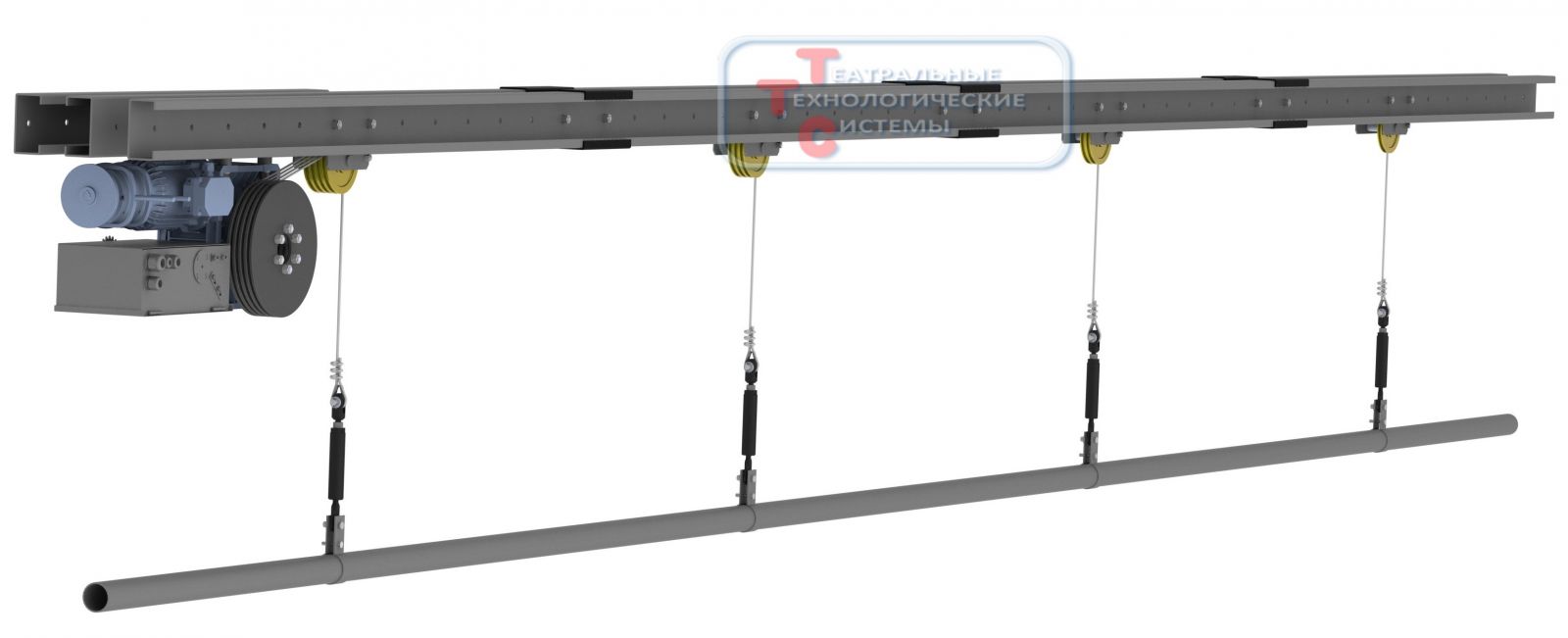

Подъемы комбинированные штанкетные серии ЛДШ
для штанкетных подъемов

Применяются при высотах не более 12 м, грузоподъемность до 300 кг. Скорость до 0,4 м/с.
Червячный мотор-редуктор с двумя тормозами, командаппарат BGV C1.

В комплекте: лебедка, блоки, закладные несущие профили, штанкетная труба, хомуты, талрепы, трос.
Готовое решение.

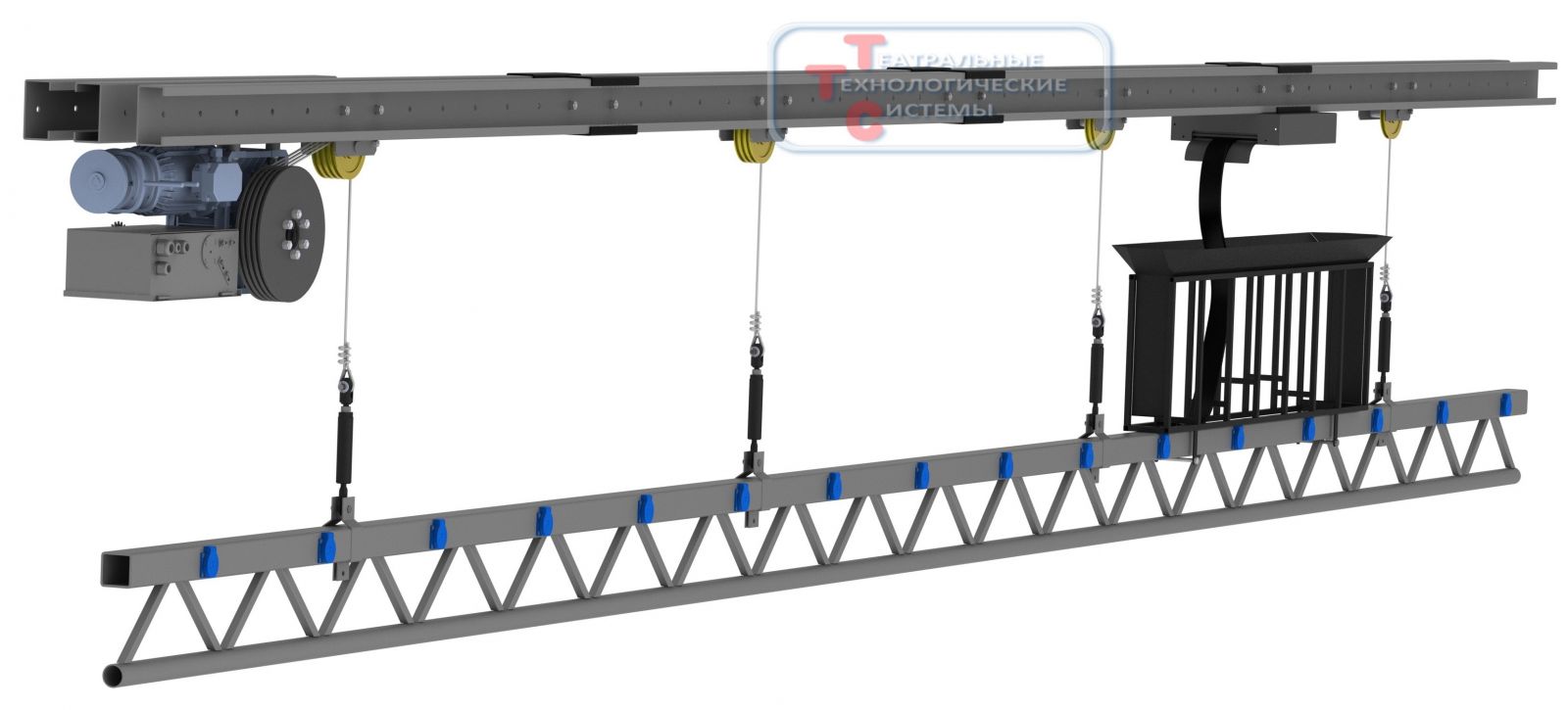

Подъемы комбинированные софитные серии ЛДС
для софитных подъемов

Применяются при высотах не более 12 м, грузоподъемность до 500 кг. Скорость до 0,2 м/с.
Червячный мотор-редуктор с двумя тормозами, командаппарат BGV C1.

В комплекте: лебедка, блоки, закладные несущие профили, плоский софит с розетками, клеммные коробки, гибкая петля (шлейф), хомуты, талрепы, трос.
Готовое решение.

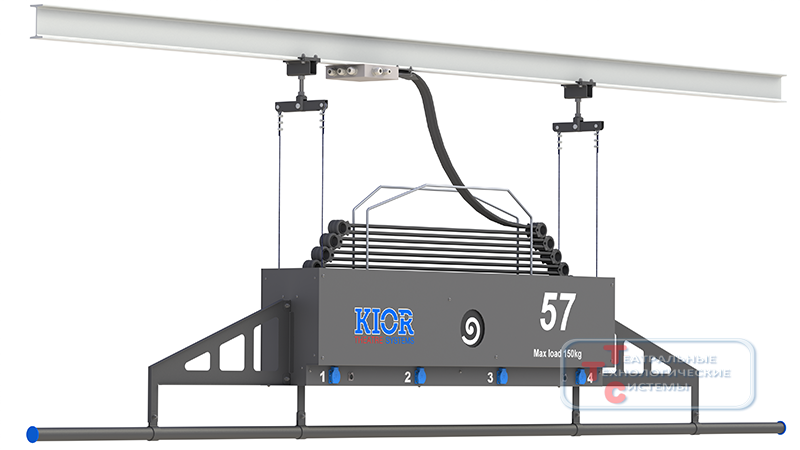

Подъемы комбинированные самоподъемные (Хойсты) серии LSP
ПОДРОБНЕЕ

Софит самоподъёмный (Hoist, Хойст) KIOR LSP-150 Hoist с электрическим приводом предназначен для размещения на нём светового и другого оборудования.
Механизм широко используется в телестудиях, театрах, концертных залах, домах и дворца культуры, музеях, выставочных центрах.


Высота подъема до 12 м, грузоподъемность 150 кг. Скорость Регулируемая до 0,15 м/с.
Датчики положения, перегрузки и "наезда" на препятствие, командаппарат BGV C1.
Червячный мотор-редуктор с двумя тормозами
5 независимых линий 220В подключения световых приборов, 1 кабель DMX / Ethernet
