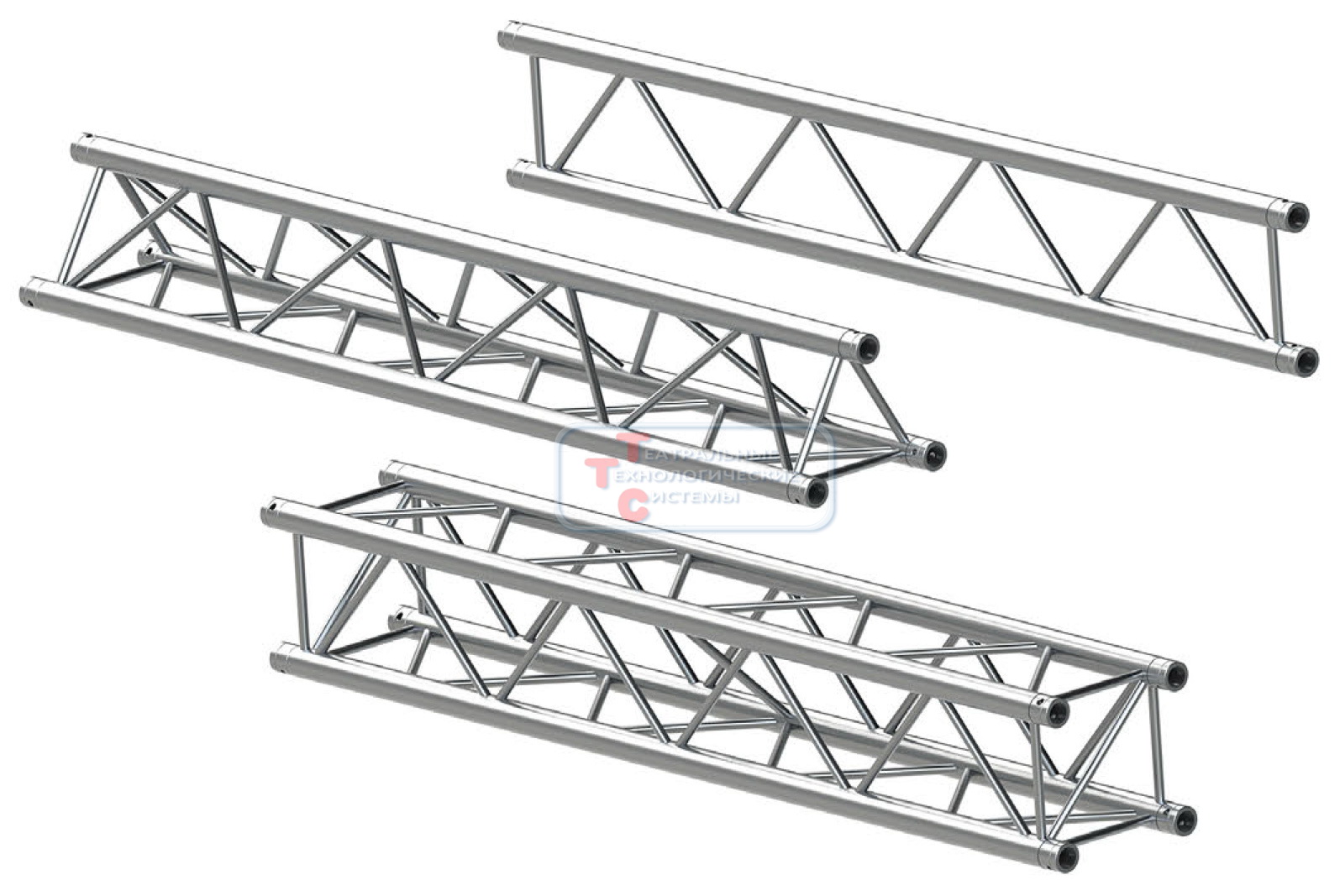

14-01 Серия ферм с конус. соед. К (2,3,4)

Система соединения модулей ферм  с помощью двухстороннего конического соединительного элемента, фиксируемого коническим штифтом на торцах основных труб фермы. В результате получается полностью неподвижное соединение.

Сборка не требует специальных инструментов, жёсткое и надёжное соединение, не снижающее прочности конструкции и не увеличивающее размер провисания при нагрузках, износ соединительных элементов компенсируется коническими формами элементов соединения,  высокие нагрузочные способности, долговечность.

К недостаткам можно отнести более высокую стоимость по сравнению с другими типами соединений и специфичность применяемых элементов.



 Соединение К - конусное



     Нагрузочные способности ферм (равномерно распределённая нагрузка, кг/м)

Серия ферм Длина модуля Плоская ферма Треугольная ферма Квадратная ферма
K-290NB 2 340 855 988
  4 44 225 490
  6 9 98 230
K-290OC 2 350 855 985
  4 50 310 490
  6 10 135 318
K-390NC 2 430 1000 1100
  4 58 355 605
  6 14 156 363
K-390OG 2 500 1100 1225
  4 66 440 630
  6 16 193 418
      Прямоугольная ферма Квадратная ферма

K-350PL/

K-350/260PL

2   2330 2300
  4   1160 1150
  6   541 535
K-520PL 2     2860
  4     1420
  6     853






Габаритные размеры ферм в поперечном сечении



K-290NB
K-290OC
K390NC
K-390OG
K-350PL
K-350/260PL
K-520PL
