10-07 Система дуплексной связи

Система позволяет организовать дуплексную связь между технологическими службами и помощником режиссера. Предусмотрен режим конференц-связи. Цифровой интерфейс.

В состав системы дуплексной связи входят:

  • 10-07-002  DI-0311  Головное устройство системы дуплексной связи на 12 каналов;
  • 10-07-024  DI-0313  Абонентское устройство системы дуплексной связи в настольном/настенном исполнении на 6 каналов;
  • 10-07-016  DI-0314  Блок коммутации на 12 линий абонентских устройств (АУ) дуплексной связи;
  • 10-07-030  DI-0411  Мастер-станция системы дуплексной связи в рэковом исполнении на 6 каналов.

Связь между Блоком коммутации и Абонентскими устройствами осуществляется по кабелю «витая пара». Разъемы RJ-45. Блок коммутации питается от сети 220 В.

Внешнее питание Абонентским устройствам DI-0313 не требуется. Абонентские устройства подключаются к любому разъему блока коммутации. На 1 линию коммутатора допускается подключение 4-х абонентских устройств типа DI-0313.

Головному устройству DI-0311 требуется внешнее питание 220 В. Система настраивается программированием  устройств DI-0311 и DI-0313.

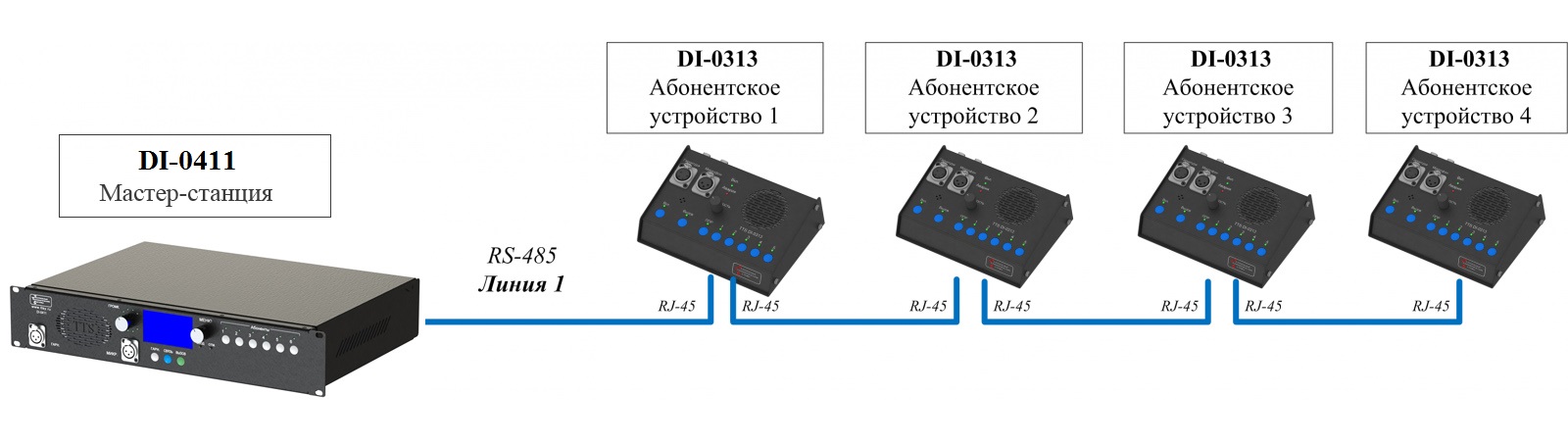

Вариант №1.  Система до 4-х абонентов на одной линии связи, до 6 линий,  до 6 каналов

Используется в малых залах для подключения до 24-х абонентов

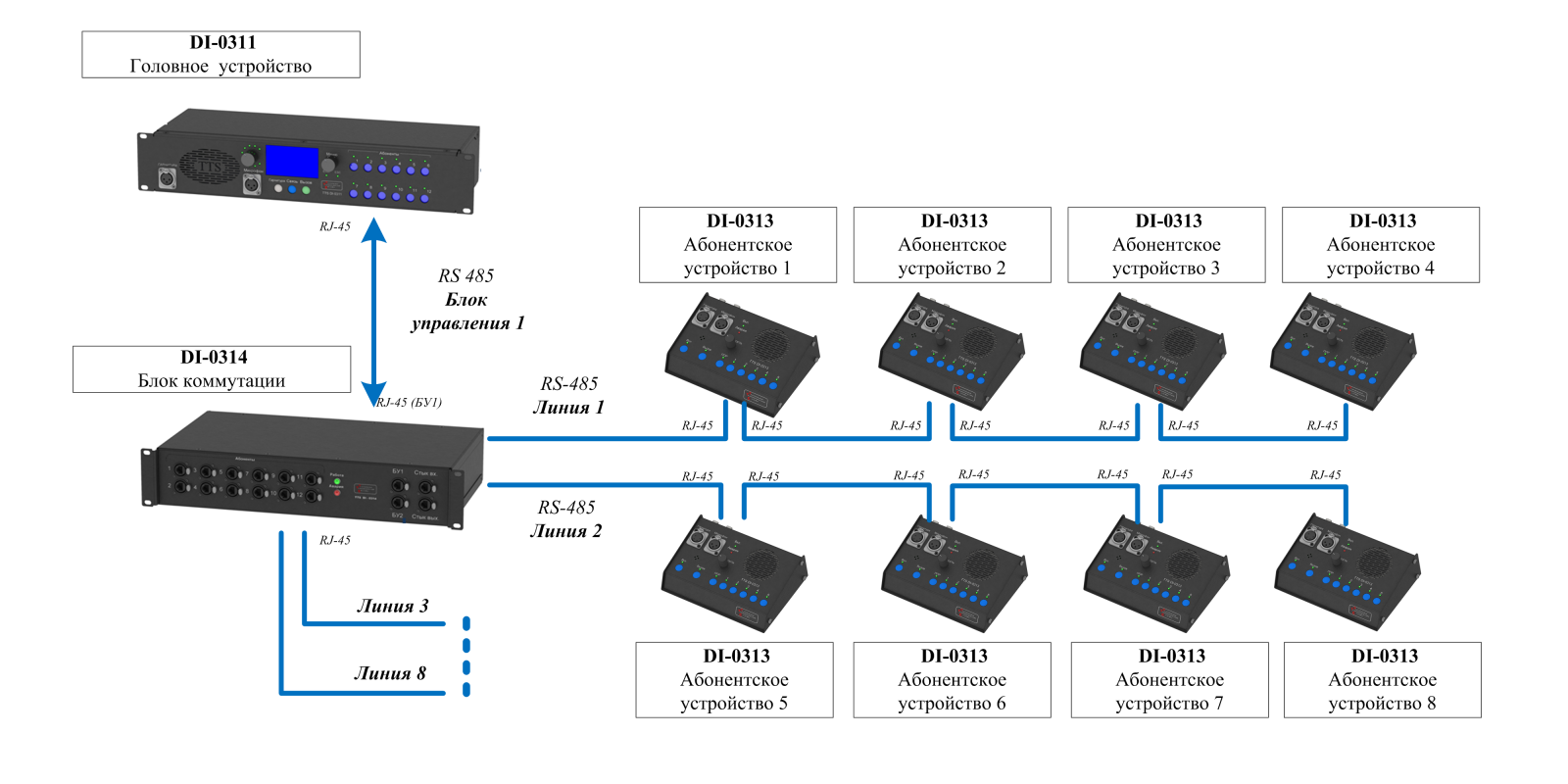

Вариант №2.  Система до 4-х абонентов на одной линии связи, до 12 линий,  до 12 каналов

Используется в крупных залах для подключения до 48-ми абонентов.

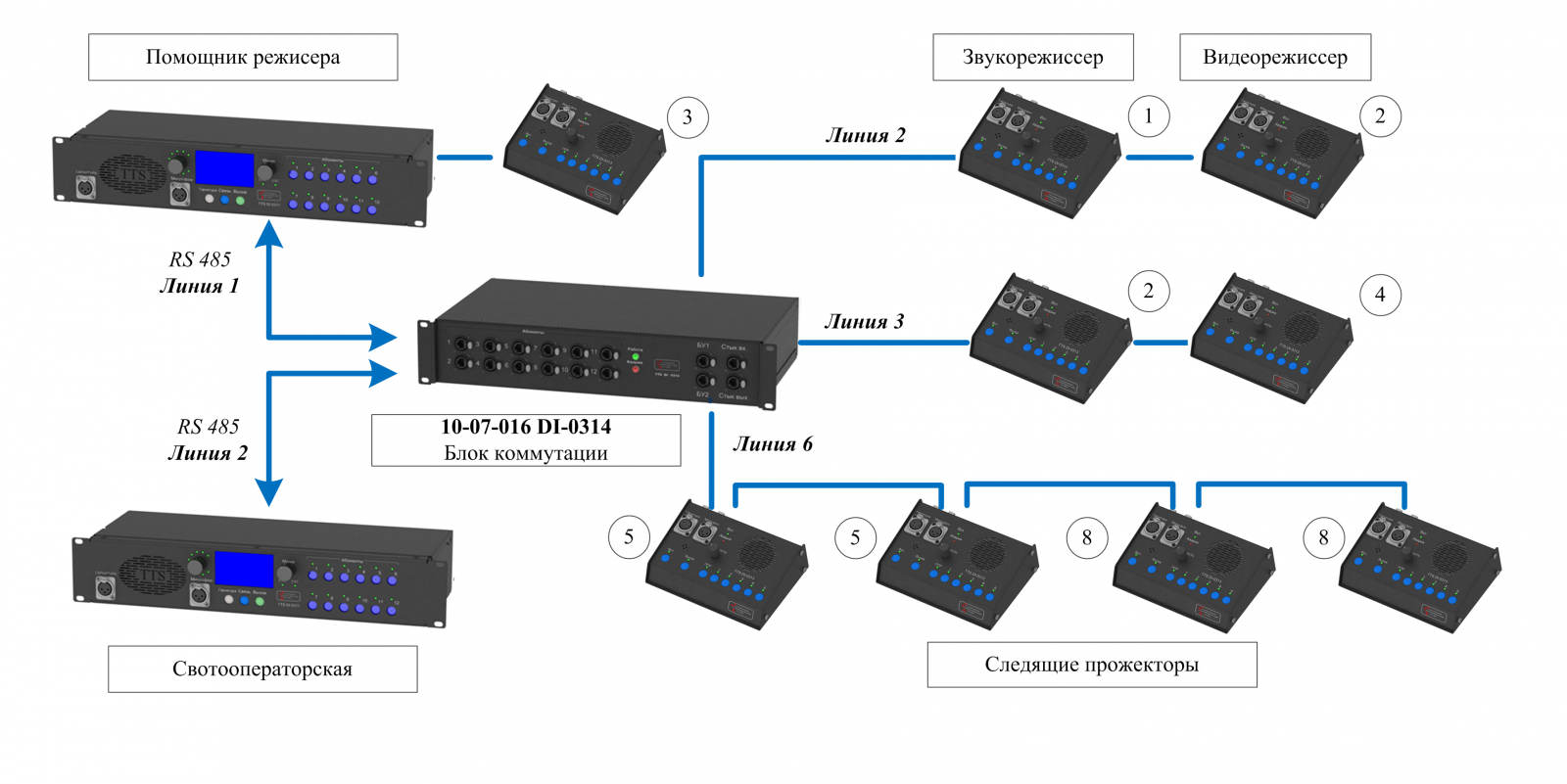

Вариант №3.  Система связи между технологическими службами театра







10-07-002
DI-0311
Головное устройство системы дуплексной связи на 12 каналов

Цифровой интерфейс.
Подключение через блок коммутации до 48 абонентских устройств. Конференц-связь. Выбор режима вызова. Контрольный динамик. Подключение гарнитуры. Регулировки чувствительности микрофона, громкости динамика, гарнитуры. В комплекте микрофон. Аналоговый вход из системы трансляции. Аналоговый выход для сообщений в систему трансляции. Корпус Rack 19” 2U

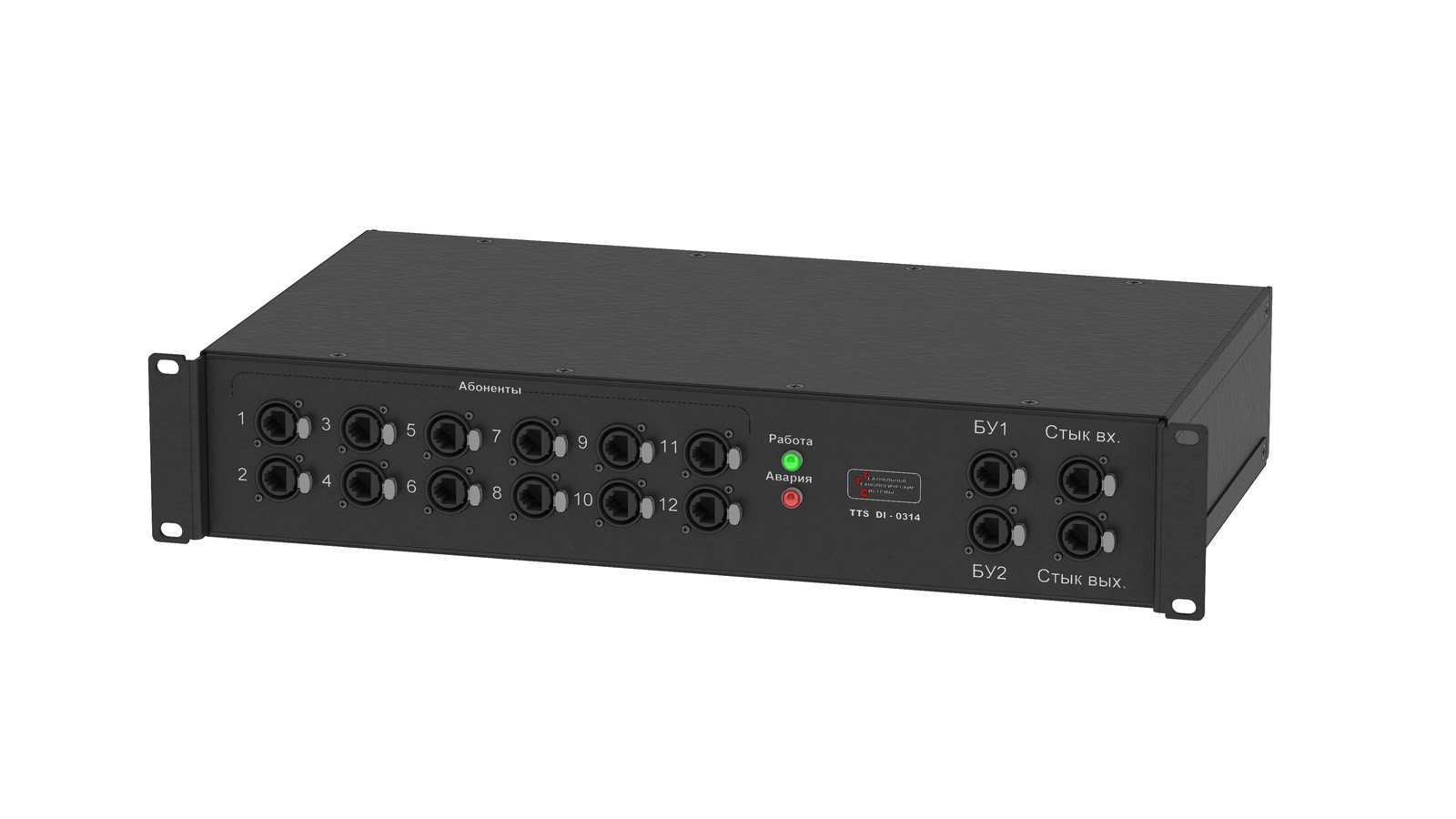

10-07-016
DI-0314
Блок коммутации на 12 линий абонентских устройств (АУ) дуплексной связи

Подключение АУ - последовательно-параллельно (до 4 шт. на одну линию). RS-485, разъемы RJ-45. Питание 220 В. Корпус Rack 19” 2U

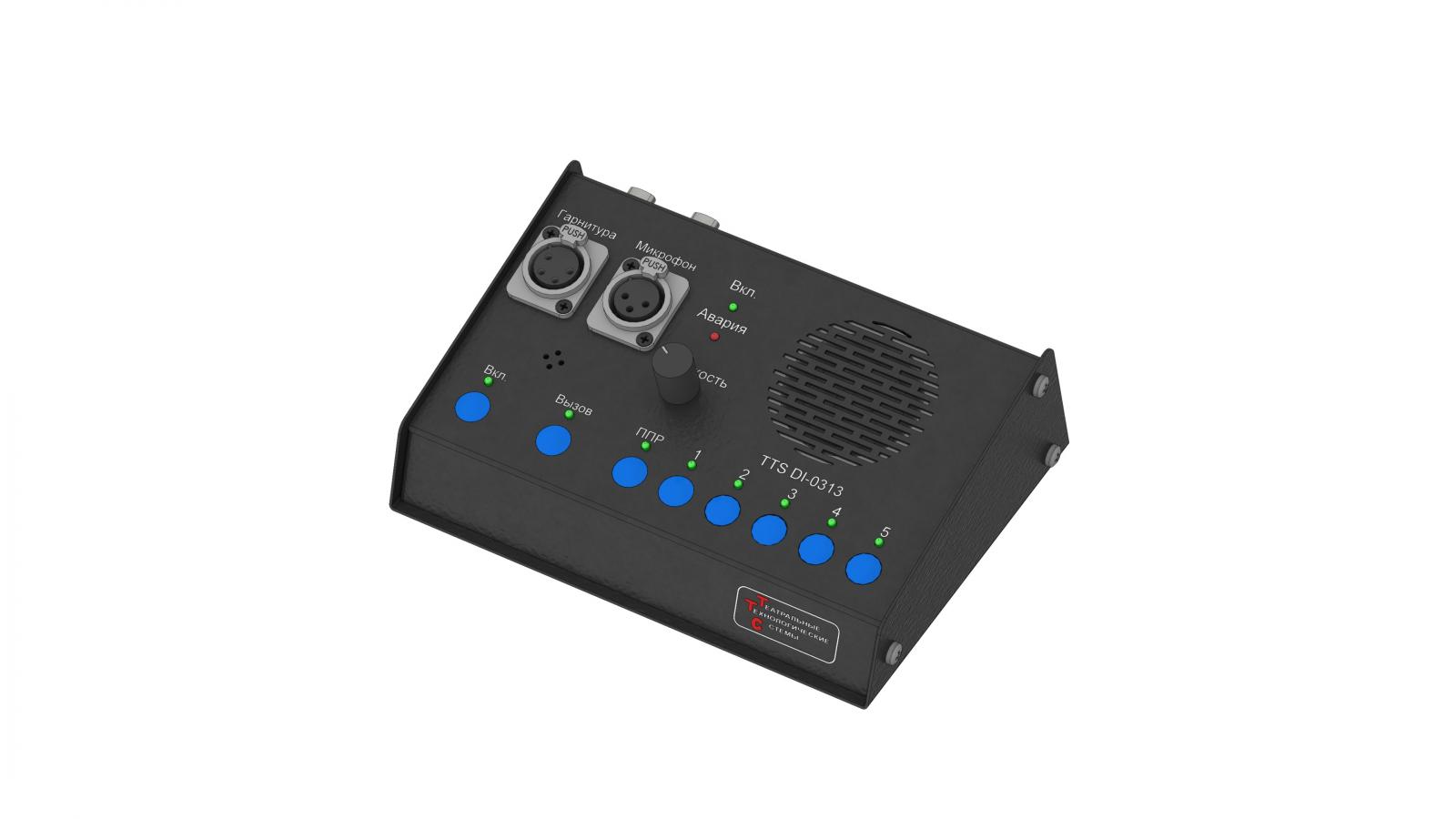

10-07-024
DI-0313
Абонентское устройство системы дуплексной связи на 6 каналов

Вызов 6-ти каналов. Цифровой интерфейс. Возможность конференц-связи. Корпус настольный. В комплекте микрофон. Разъем подключения гарнитуры

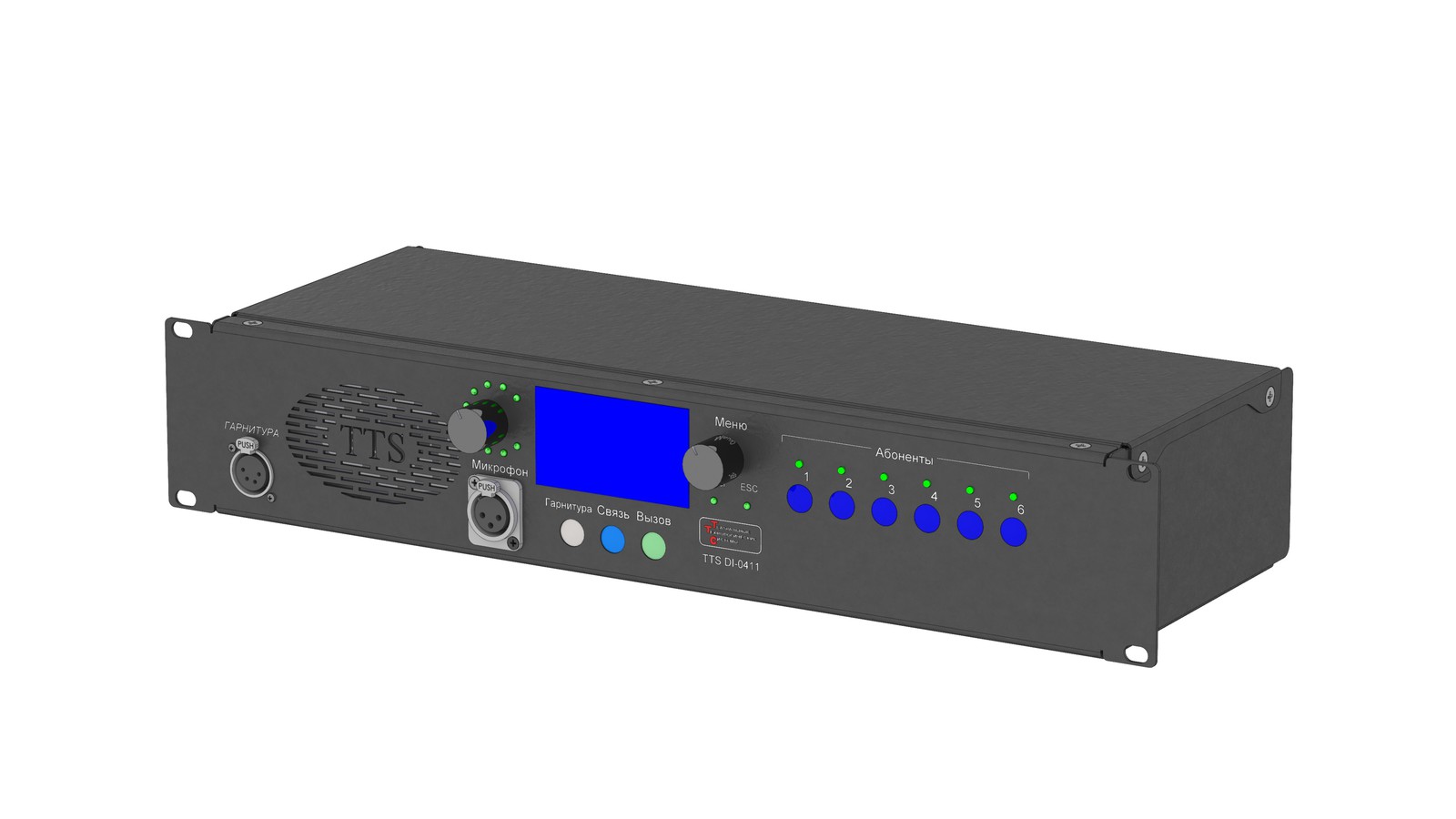

10-07-030
DI-0411
Мастер-станция системы дуплексной связи на 6 каналов

Цифровой интерфейс. Конференц-связь. Выбор режима вызова. Контрольный динамик. Подключение гарнитуры. Регулировки чувствительности микрофона, громкости динамика, гарнитуры. В комплекте микрофон. Аналоговый вход из системы трансляции. Аналоговый выход для сообщений в систему трансляции. Питание 220 В. Корпус Rack 19” 2U



10-07-101
PH-1R
Гарнитура среднего веса с полноразмерной подушкой односторонняя A4M (RTS)
10-07-121
PH-2R
Гарнитура среднего веса с полноразмерной подушкой двусторонняя A4M (RTS)
10-07-125
HM-60GT-TTS
Стереофонические наушники с микрофоном

Разъем XLR-4 для подключения ПК, система пассивного шумоподавления SVEN PNC, функция отключения микрофона «Mute»

10-07-130
JTS GML-5218
Микрофон для конференций

Микрофон на гибком держателе "гусиная шея" (45,7 см), индикация включения, 3 сменных капсюля (кардиоида, суперкардиоида, всенаправленный), 80 Гц-18 кГц , крепление соединителем XLR, питание: фантом 9..52 В, батарейное (3 В)

10-07-140
GM-5212
Микрофон для конференций

Микрофон на гибком держателе "гусиная шея" (46,8см), индикация включения, 3 сменных капсюля (кардиоида, супер кардиоида, всенаправленный), 80 Гц-18 кГц , крепление соединителем XLR, питание: фантом 9..52 В, батарейное (3 В)
