05-09 Софитные фермы, шлейфы, корзины, клеммные коробки

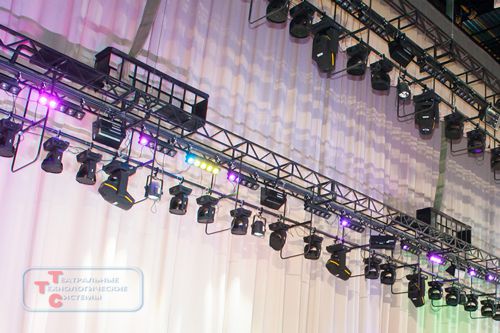

       Софитные фермы и комплектующие

Мы производим типовые софитные фермы нескольких типов. По заданию Заказчика могут быть разработаны любые нестандартные с любыми характеристиками, в т.ч. алюминиевые.

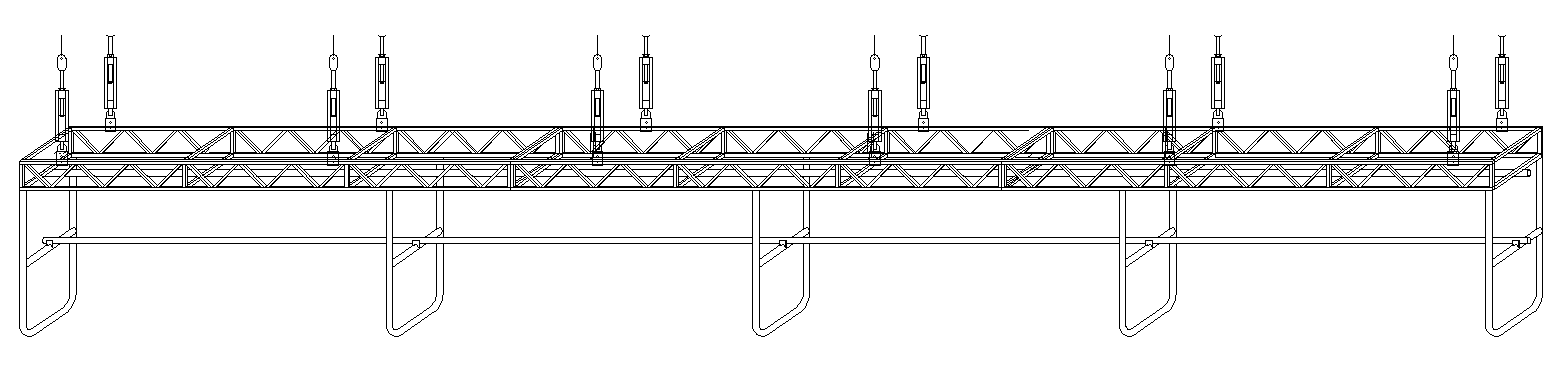

Типовые софитные фермы производства ТТС:



Софитные фермы могут комплектоваться:

  • защитными дугами
  • защитной сеткой
  • розеточным лотком
  • розетками Schuko или любыми другими в количестве, указанном Заказчиком
  • клеммной коробкой
  • корзиной для шлейфа
  • другими необходимыми элементами



     Софитные шлейфы (гибкие петли) изготавливаются в соответствии с действующими театральными нормами и правилами.

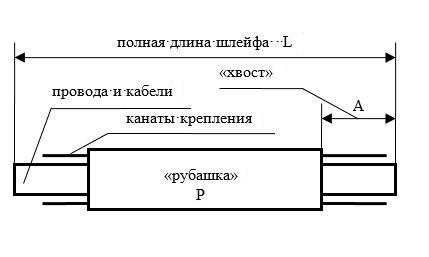

Длина и ширина шлейфа  определяющие параметры шлейфа. Длина шлейфа складывается из длины рубашки и длины хвостов шлейфа. Ширина шлейфа - ширина рубашки, зависит от количества зашитых в него проводов. От этих параметров зависят габариты и конструкция корзины софита и клеммных коробок.
Длина шлейфа может быть рассчитана двумя вариантами:
1. Расстояние от верхней клеммной коробки (колосниковой) до нижней (софитной), учитывая запас и ½ длины корзины шлейфа (примерно 1,5 – 2,2 метра) плюс 2-4 метра на «хвосты».
2. Отметка колосниковой клеммной коробки, минус отметка планшета, минус высота конструкции софита, плюс 2 м (укладка шлейфа в корзину), плюс 2-4 метра на «хвосты».



Рубашка шлейфа – высококачественный брезент, окрашенный в черный или темный серо-зеленый цвет. Пропитывается огнебиозащитным составом по 1 группе огнезащитной категории (паспорт и сертификаты прилагаются). Длина рубашки рассчитывается от верхней клеммной коробки (колосниковой) до нижней (софитной),  учитывая запас и ½ длины корзины шлейфа (примерно 1,5 – 2,2 метра).

Канаты крепления (подвески) шлейфа – полиамидные, диаметр 12-14 мм.

Основной провод: не горючий провод ПуГПнг(А)-HF (или другой, по заданию Заказчика). Согласно ПУЭ провод в гибких петлях может быть взят на ступень ниже, чем в трубах, но не менее 2,5 мм.кв. по условиям прочности.

Количество и тип основных проводов задается в виде:
Тип и сечение,  P фазных + N нулевых + PE земляных + R резервных + специальные

Например: ПуГПнг(А)-HF, 4,0 мм.кв, 24P + 24N + 6PE + 2R + 2DMX + 2Cat5.

Сигнальные провода: В шлейф «по умолчанию» вшивается 2 однопарных кабеля DMX. Дополнительно могут быть вшиты любые кабели: Ethernet, микрофонные, видео и т.п. Тип и количество – по заданию Заказчика.

Инфо-лист.pdf

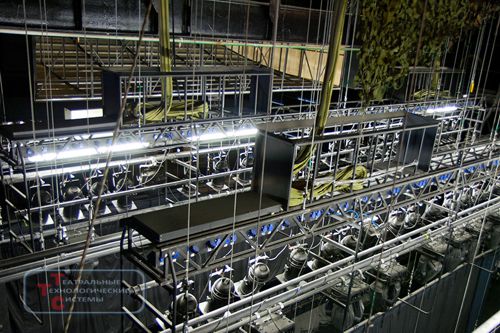

     Корзины для шлейфов

Изготавливаются из стальной профильной трубы и стального листа. Окрашиваются порошковой краской в черный цвет. По заказу - в любой цвет по RAL. Для нормального укладывания шлейфа в корзину их размеры должны быть согласованы



По заданию Заказчика могут быть изготовлены любые переходные элементы для установки корзин на любые конструкции.

  • материал корпуса - сталь
  • окраска - порошковая, черный цвет, по заданию - любой по RAL





      Клеммные коробки

Изготавливаются из стального листа. Окрашиваются порошковой краской в черный цвет. По заказу - в любой цвет по RAL.
По заданию Заказчика могут быть изготовлены любые переходные элементы для установки клеммных коробок на любые конструкции.

  • материал корпуса - сталь
  • окраска - порошковая, черный цвет, по заданию - любой по RAL
  • съемная верхняя крышка
  • съемная передняя панель и съемный изогнутый "язык" для удобного укладывания шлейфа
  • прижим шлейфа с резиновыми прокладками
  • крепления для подвязки несущих канатов шлейфа
  • установленные ДИН-рейки
  • клеммы под провода любого сечения устанавливаются по заданию Заказчика
