14-01 Обозначения

Выпускаемые предприятием ЧП "ПромКомплектЦентр" алюминиевые фермы имеют три вида шифров:

  • для прямых модулей алюминиевых ферм;
  • для угловых модулей алюминиевых ферм;
  • для радиальных алюминиевых ферм.

Эти шифры имеют различия между собой по количеству символов, но при этом в шифре полностью закодитрованы все особенности каждой алюминиевой фермы. Такое построение шифров позволяет легче ориентироваться в широком ассортименте моделей алюмини-евых ферм. Итак, шифры и как их прочесть?
   1. Тип соединения модулей ферм между собой:

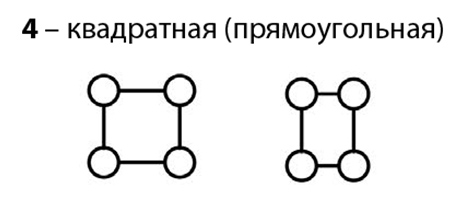

   2. Вид фермы в поперечном сечении



Для прямых модулей алюминиевых ферм

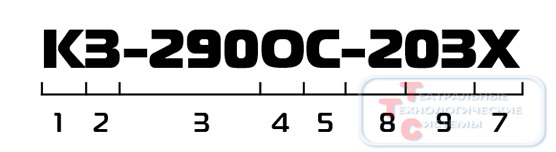

Для угловых модулей алюминиевых ферм

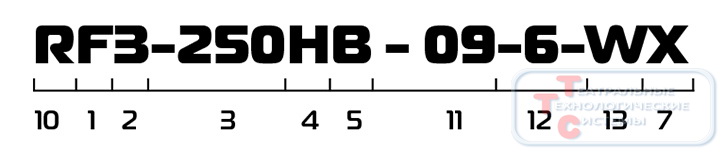

Для радиальных алюминиевых ферм



1. Тип соединения модулей ферм между собой:



2. Вид фермы в поперечном сечении



3.  Габаритный размер стороны фермы по наружи в поперечном сечении в миллиметрах

250, 290, 300, 520 и т.д.
Так же может использоваться следующее обозначение, например: 350/260 – оно показывает, что ферма прямоугольная с габаритными размерами сторон по наружи в поперечном сече-нии 350 и 260 мм.



4. Наружный диаметр и толщина основных труб в поперечном сечении (см. таблицу обозначения труб).

(см. таблицу обозначения труб)



5. Наружный диаметр и толщина труб раскосов в поперечном сечении

(см. таблицу обозначения труб).

Таблица обозначения труб



6. Длина прямого модуля фермы.

В каталоге приводятся стандартные длины модулей ферм, но можно изготовить модули любой длины по согласованию с заказчиком.

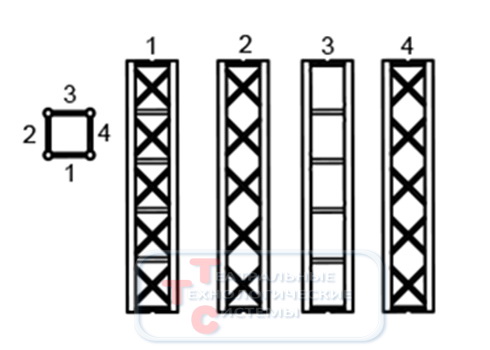

7. Вариант исполнения раскосов модулей ферм.

      X – со всех сторон раскосы находятся под углом 45 градусов к основной трубе (ёлка). Основной вариант исполнения раскосов ферм.
      Y – раскосы находятся по углом 45 и 90 градусов к основной трубе (ёлка + лестница). Применяется в некоторых видах серийных ферм и может исполняться под заказ.

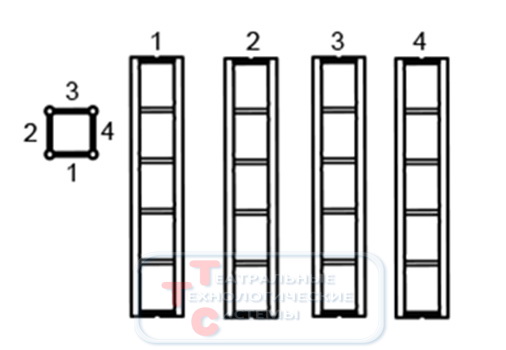

       Z – со всех сторон раскосы находятся под углом 90 градусов к основной трубе (лестница). Исполняется только под заказ и на такие фермы не распространяются данные приведенные в таблицах нагрузок в данном каталоге. Фермы с таким исполнением раскосов выполняют только эстетическую функцию.



8. Возможное колличество присоединений к угловому модулю (от 2-х и более)



9. Номер модели. Так же могут быть изготовлены и другие модели угловых модулей помимо тех, что представлены в каталоге.



10. Обозначение родиальной конструкции (R)



11. Диаметр окружности сегмента (модуля) по внешней стороне в метрах.



12. Колличество сегментов (модулей) , необходимых для образования замкнутого круга.

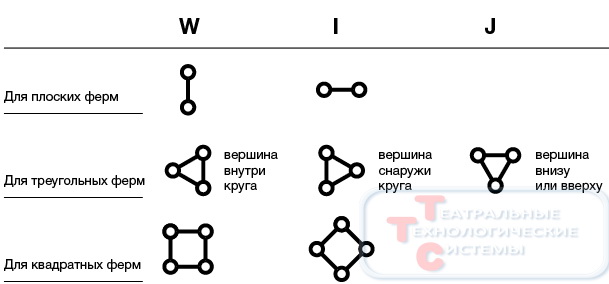

13. Положение граней (ребер) фермы в поперечном сечении относительно горизонтальной плоскости и центра окружности окружности.
